Nyhet Testa en publik BIM-modell
Nu finns en grundmodell av ett flerbostadshus, strukturerad enligt branschgemensamma standarder. Modellen är resultat från ett projekt med finansiering genom SBUF, och den är tillgänglig för alla att testa.
Nu är den första etappen av Publika BIM-modeller inom samhällsbyggnadssektorn klar. Materialet är nu tillgängligt som en öppen och praktiskt användbar BIM-referens.
I arbetet blir det tydligt hur standarder och informationsstrukturer kan tillämpas i en modellmiljö. Modellen har byggts upp enligt BEAst basnivå för objektsstruktur och klassificering. Samtidigt har arbetet genomförts med BIP-struktur, BSAB och CoClass.
Syftet är att skapa ett konkret exempel på hur informationshantering kan struktureras i praktiken – något som saknats i branschen trots ökade krav på digital leverans och BIM-baserade arbetsflöden.
För att tydliggöra hur informationsnivåer påverkar användningsområden och möjligheter har modellen tagits fram i två nivåer:

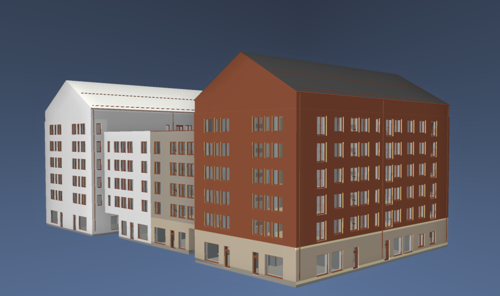

- En modell med lägre detaljnivå som beskriver byggnadens övergripande struktur och volym enligt BEAst tillämpningsanvisningar för tidiga skeden.

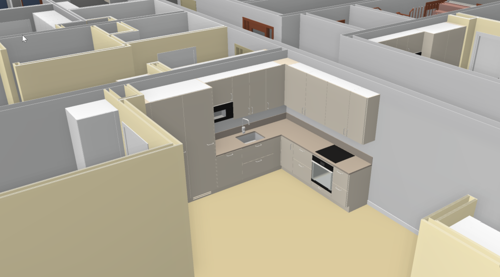

- En modell med högre detaljnivå som möjliggör fördjupad utformning, materialhantering och mängdavtagning.
Modellen har inte delats upp i traditionella projekteringsskeden. Syftet är att utmana dagens arbetssätt och samtidigt visa vilken informationsnivå som är möjlig att uppnå redan i tidiga skeden av projekteringen.
Projektresultatet omfattar:
- Arkitektmodell i ursprungsformat (.rvt/Revit)
- Kompletterande exportdokument kopplat till ursprungsformatet (propertyset.txt)
- Två arkitektmodeller i öppet format (.ifc)
- Plan- och fasadritningar i PDF-format
Den här etappen har lagt grunden för en fortsatt utveckling av projektet. Framåt planeras fler etapper som omfattar till exempel installationer, konstruktion och landskap. Arbete ska också hantera olika skeden i byggprocessen, fördjupade krav kopplade till förvaltning och informationsleveranser.
Målet är att skapa publika BIM-modeller som kan fungera som gemensamma referenser för hela samhällsbyggnadssektorn!
Du kommer åt filerna här och på Digital Twin Sustainable Cities eller Digital Vision Sverige.
Här kan du också se modellen direkt i StreamBIM
